QZ系列球型支座
QZ系列球型支座
所属分类:球型支座
发布日期:2014-3-3
浏览:
咨询电话:13803189502

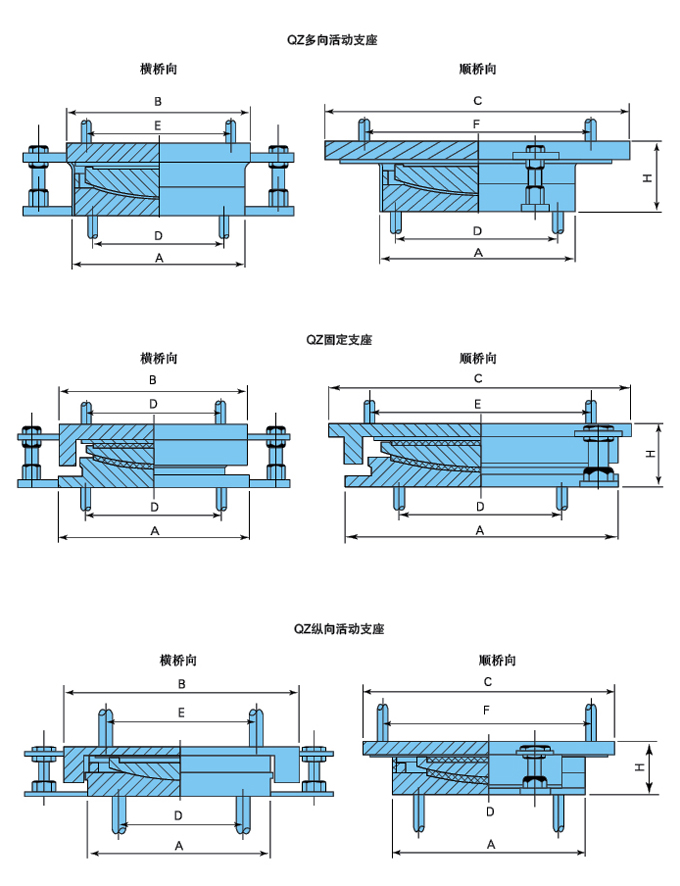

1、构造特点及功能
    QZ系列球型支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为 一凹形球面,同凸形中间板相对应,两者之间衬有一弧形四氟板,通过球面与之滑动来满足梁端的转动;上座 板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面,完成梁体因温差诸因素产生的伸缩位移。
    球型支座传力可靠,各向转动性能一致,不仅具备盆式橡胶支座承载能力大、水平位移大的特点,而且能 适应大转角的需要,适用于宽桥、曲线桥。由于承压部件不使用橡胶件,不存在橡胶低温脆性老化等影响,因 此特别适用于彳R温地区。
2、QZ系列球型支座的代号

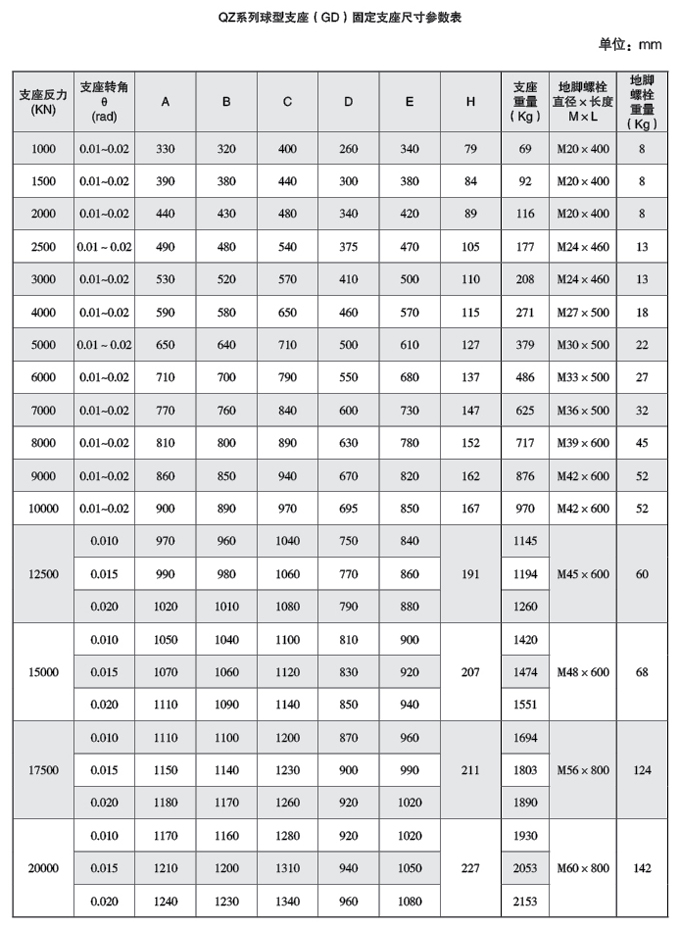

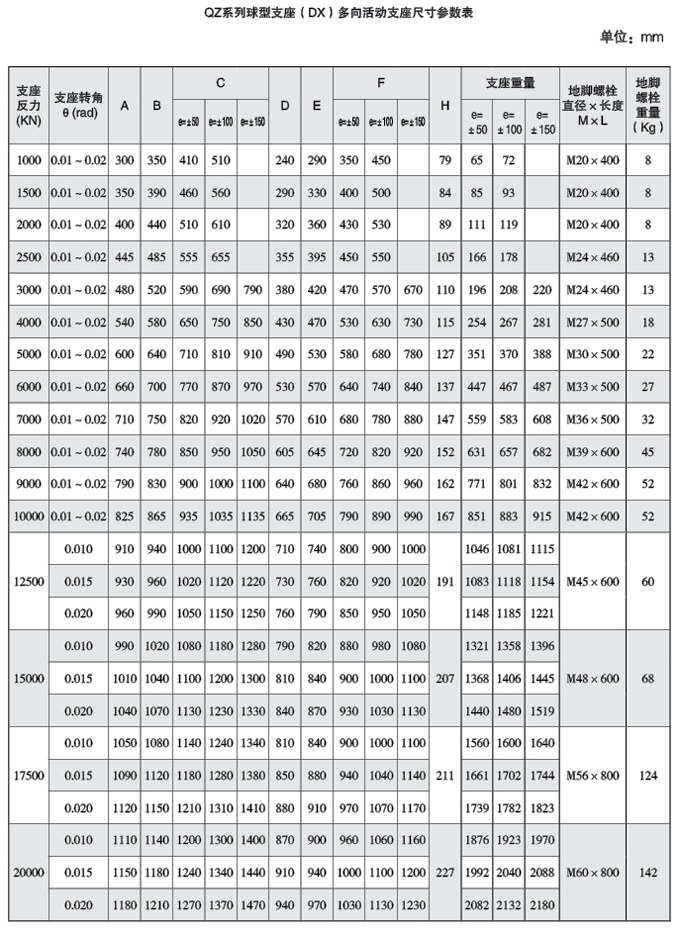

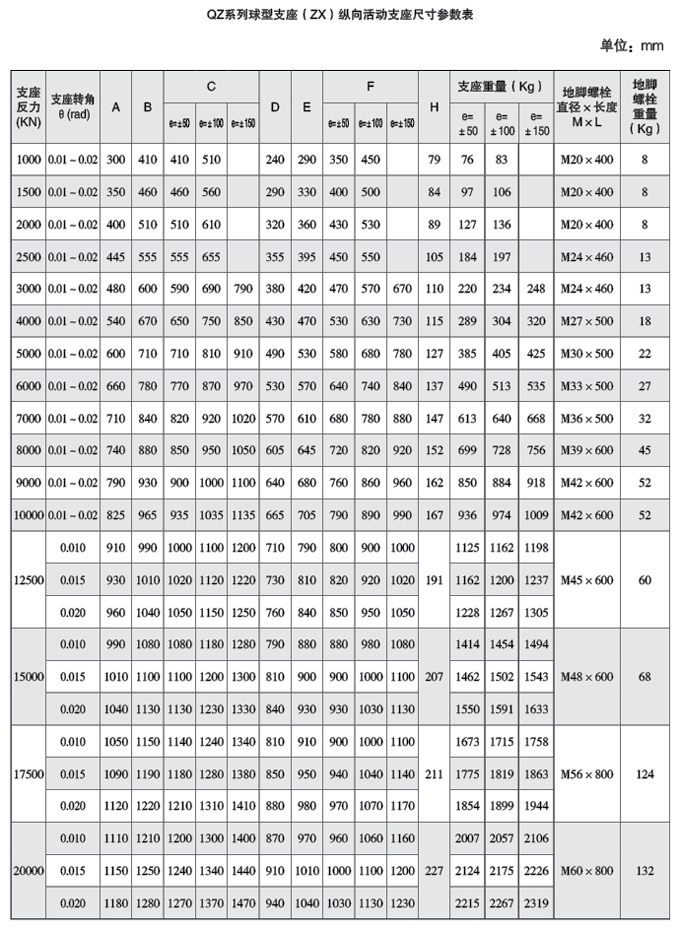

3、QZ系列球型支座的主要技术性能:
    a、支座反力(竖向承载力)分为 16级:1000、1500、2000、2500、3000、4000、5000、6000、7000、 8000、 9000和10000、 12500、 15000、 17500、 20000KN。
    b、支座设计转角9分为0.01、0.015和0.02rad(根据需要可增大)
    c、支座设计位移S:顺桥向:1000~2500KN e=±50mm e=± 100mm
    300Q—20000KN e= ± 50mm e= ± 100mm e= ± 150mm 横桥向:(DX多向活动支座)e=±40mm 设计位移量根据工程需要可进行变更。
    d、支座设计磨擦系数在聚四氟乙烯板有桂鹿润滑条件下,应力为30MPa左右时,取值如下:
    常温(-25CC-+60CC)0.03
    低温(-40cC-+60cC)a05
    e、支座可承受的水平力:
    纵向活动支座(ZX)横桥向水平力为支座反力的10%
    固定支座(GD)承受水平力为支座反力的10%
4、QZ系列球型支座的安装细则
    a、采用本系列支座时,桥梁梁体及墩台部位的混凝土标号不得低于C35,特殊情况需征得设计单位同意。

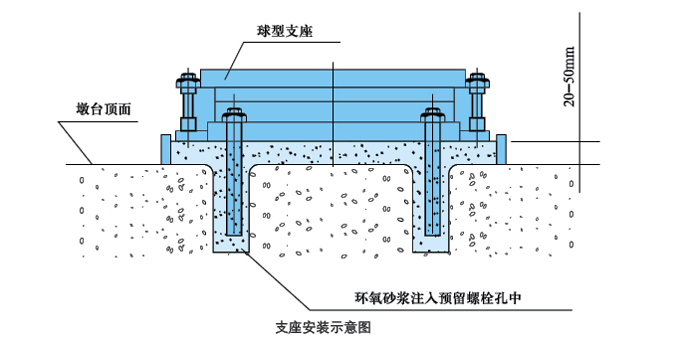

    b、安装支座及地脚螺栓:在下支座板四角用钢楔块调整支座水平,并使下支座板底面高出桥墩顶面 20 - 50mm,找正支座纵、横桥向中线位置,使之符合设计要求。用环氣砂浆灌注地脚螵栓孔及支座底面垫层 (见下图>。
注:环氧树脂砂浆配合比如下:
    环氣树脂(610): 100;乙二胺:8~10或乙烯四胺:14-15; 二丁脂:12;石英粉或细砂:250 ~300
    c、必要时支座与梁体及墩台也可采用和预埋钢板焊接的连接方式。当支座与梁体及墩台采用焊接连接 时,应先将支座准确定位,用间断焊接将上、下支座板与梁体及衝台预埋钢板焊接,焊接时应防止烧伤支座及 混凝土。

    d、支座安装高度应符合设计,要保证支座支承平面的水平及平整,支座支承平面四角高差不得大于 2mm0
    e、上下连接板在梁体安装完成后予以折除,以防约束梁体的正常转动,然后及时安装滑动支座的橡胶防尘罩。
    f、支座出厂时,已由生产厂家将支座调平,并拧紧连接螺栓以防支座在安装过程中转动和倾覆。支座可根 据设计需要预设转角及位移。但用户应在订货时提出转角及位移量的要求,由生产厂家在装配时预先调整好。
5、球型支座的养护
    支座使用期间每年定期进行一次检査及养护:
    1).检査支座地脚螵栓有无剪断,支座橡胶密封圈有无龟裂、老化。
    2).检査支座相对位移是否均匀,逐个记录支座位移量。
    3).清除支座附近的杂物及灰尘,并用棉丝仔细擦净不锈钢表面的灰尘。
    4).松动地脚蠓母一次,清洗上油以免燦母镑死,然后紧固。
    5)、校核并定点检査支座高度变化,以便校核支座内聚四氟乙烯板的磨耗情况,当支座变化高度超过3$ 米时,应拆除橡胶密封圈,检査聚四氟乙烯板的情况。
    6).定期对支座钢件进行油漆防锈处理(不锈钢滑动面除外)。
