一、伸缩装置的结构、性能及安装方法
GQF-C型、GQF~Z型、GQF-L型、GQF-F型、GQF-MZL型模数式
桥梁伸缩装置，是采用热轧整体 成型的异型钢材设计的
桥梁伸缩装置。GQF-C型、GQF~Z型、GQF-F型、GQF-L型伸缩装置适用于伸缩 量80mm以下的桥梁接缝，GQF~MZL型伸缩装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩装 蛋，适用于伸缩量80mm～1200mm的大中跨度桥梁。
(-).代号表示方法及意义 代号表示方法与中华人民共和国交通行业标准表示方法相一致。
橡胶种类一NR天然橡胶；CR氣丁橡胶 伸缩装置位移量一0~ 1200
形式代号一MZL表示模数式、直梁连杆链条型：（C、Z、F、L>表示异型钢材的形状 标准代号一GQF为交通行业标准规定的伸缩装置代号 例1、GQF~C60(CR)表示交通行业标准推荐的C型、伸缩量为60mm氣丁胶型伸缩装置。
例2、GQF~F80(NR)表示交通行业标准推荐的F型、伸缩量为80mm天然肢型伸缩装置。
例3、GQF-MZL480型(NR)表示交通行业标准推荐的MZL型、伸缩S为480mm的天然肢型伸缩装置。
(二>、胶料适用范围
1、采用氣丁橡胶(CR)的伸缩装置适用于温度为一25^0 ~ +60^0地区。
2、采用天然橡胶(NF0的伸缩装置适用于温度为一401 地区。
(三>、设计制造技术条件
1、设计荷载：采用JTJ01—88(1995>《公路工程技术标准》规定的汽车一超20级荷载进行设计。
2、本结构使用的异型钢材质为16Mn桥梁专用钢，钢材抗拉强度应不低于4_pa,容许弯曲应力不低于 2l0Mpao
3、结构中支承横梁使用16Mn或45号钢，其容许弯曲应力不低于21 OMpa。
4、其余配件钢材可使用不彳氏于Q235强度钢材。
(
四>、结构特点 GQF-MZL型伸缩装罝的突出特点是将伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰， 分工明确，这样既保证受力时安全，又保证了受力时位移均匀。
(五)、伸缩装置伸缩量的确定 桥梁伸缩量计算值直接影响对伸缩装置规格选择，若伸缩装置规格选择不合理，就直接影响伸缩装置的使 用效果，同时选择伸缩装置时还应考虑梁、板间伸缩装置间隙量大小，以保证伸缩装置与梁、板两端有充分锚 固，才能达到最佳使用效果。所以，在选择伸缩装置的规格时，一定要留足够余量，才能保证伸缩装置的使用 效果和酎久性。
(六)、桥梁设计单位在选择了我公司的伸缩装置后，为便于加工制作，应提供下列资料：
1、桥梁的横断面图(包括横坡、人行道、安全带、栏杆的位置及尺寸)。
2、伸缩装置的施工实施时间及安装时温度的变化幅度。
3、用户有特殊要求应明确注明o
注：如用户不提供定位值，则工厂一律按产品的额定最大伸缩量压缩_半定位出厂。
(七>、伸缩装置的运输、存放与安装
运输 伸缩装置按设计要求全部组装好后，由生产厂家或用户运往施工现场。如其长度超过运输允许限度或由于 其它原因不能整体运输时，可以采用分段制作的方法。
存放 伸缩装置运抵施工现场后，其存放地点应尽量接近安装位置，并应放置在最少高于地面30cm的支撑物上。
安装 同样优良的伸缩装置，不同的安装质量，使用效果和酎久性会有明显差别。这在我们调査研究中反映出的 问题充分说明了伸缩装置施工安装质量是保证伸缩装置使用效果好坏的最后一个关键环节。
1、伸缩装置的安装应尽量在路面铺装好后进行，在伸缩装置安装前，须对预留槽的宽度、深度及预埋钢 筋进行检査，使之符合安装伸缩装置的要求。
2、清理槽口，必须把所有污物、尘土及其它不需要的东西全部予以清除。
3、检査伸缩装置各梁之间间隙是否符合安装温度的要求，如不符合必须在制造厂工程技术人员的指导下 进行调整，使伸缩装置的各梁之间间隙符合设计要求，调整之后再安上夹具，以备安装。
4、以两侧的沥靑路面为标髙，用起重设备将伸缩装置放在槽口内，调整伸缩装置使其顶面与路面标髙相 同，其纵坡、横坡应与桥梁路面相符。
5、检査伸缩装置的位置，使伸缩装置在垂直缝的方向和顺缝方向的位置都符合设计要求，如果此时个别 预埋钢筋对伸缩装置的正确安装有防碍，可以用气割割掉。
6、伸缩装置正确就位后，先将伸缩装置一侧的锚固筋与预留槽的预埋钢筋相连并焊接，焊接时可以间隔 一个焊一个，然后再将另一个侧的锚固钢筋按上述步驟焊接。当伸缩装置确认固定好后，夹具便可以取下，然 后再将另一侧的锚固钢筋按上述步驟焊接。焊锚固钢筋与预埋钢筋完全焊接，使伸缩装置可靠锚固。注意：严 禁在伸缩装置中梁、边梁上任意施焊。
7、伸缩装置如果是分段安装的，接缝处必须采用焊接Q型钢的焊接接头在制造工厂已经备好，当两相临 缝对正后，即可安装。每根梁全部焊接好后再按上述步灘进行锚固。
8、在粱纗安装模板，模板按伸缩装置外形尺寸和预留槽的缺口进行制作，模板应做的相当严密以防沙浆 流进位移控制箱或流进梁端缝隙。
9、检査安装的模板严密无缝以后再将预留槽清洗干净，便可浇注混凝土，并振捣密实。混凝土至少与该 处的结构混凝工具有同一强度，浇注混凝土时要保持伸缩装置的顶面清洁。
二、伸缩量0-80mm伸缩装置典型结构布置图

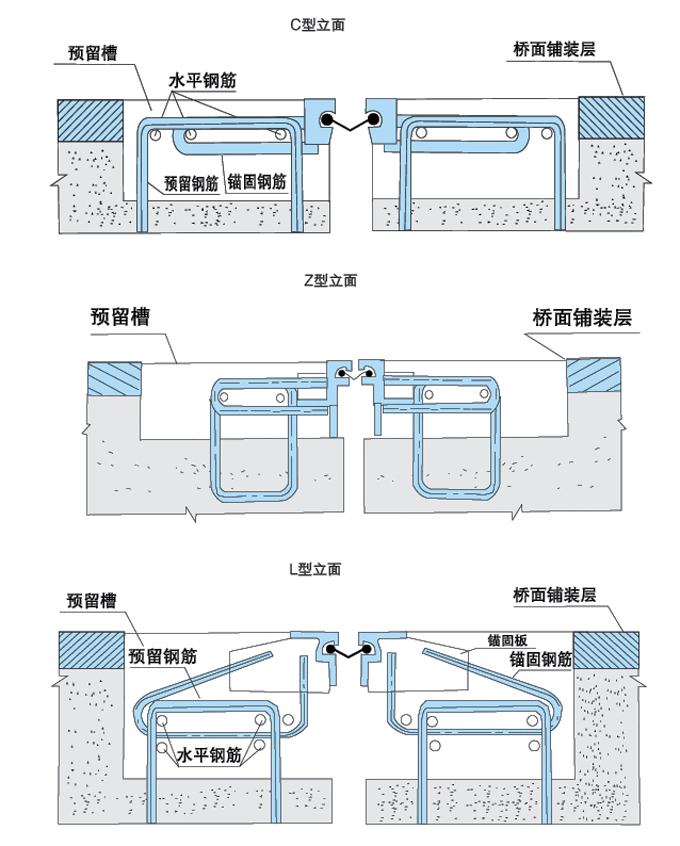

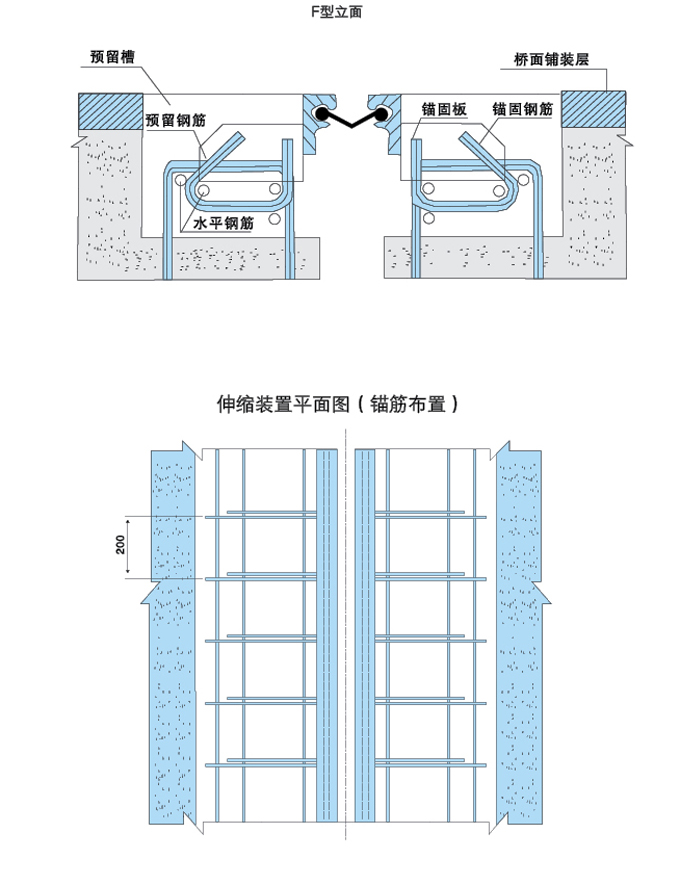

GQF-C型、GQF—Z型、GQF~F型、GQF-L型伸缩装置均是由两根边梁(C型、Z型、F型、L型热轧异 型钢材)和橡胶密封带组成，其结构简单，安装方便，适用于伸缩量为a~80mm的桥梁。其结构形式见下图：

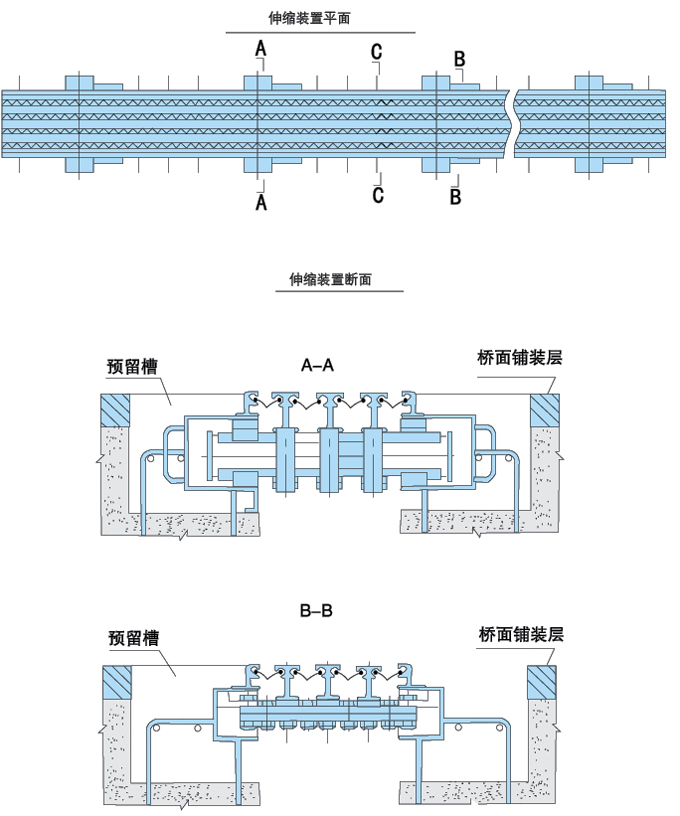

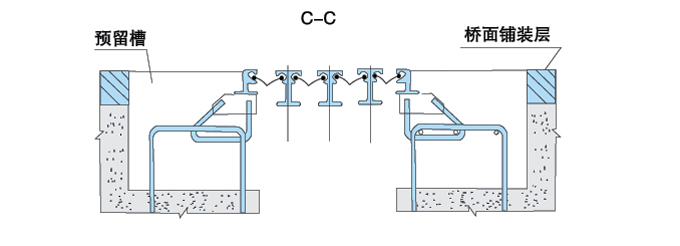

GQF—MZL型(组合式)伸缩装置典型结构布置图

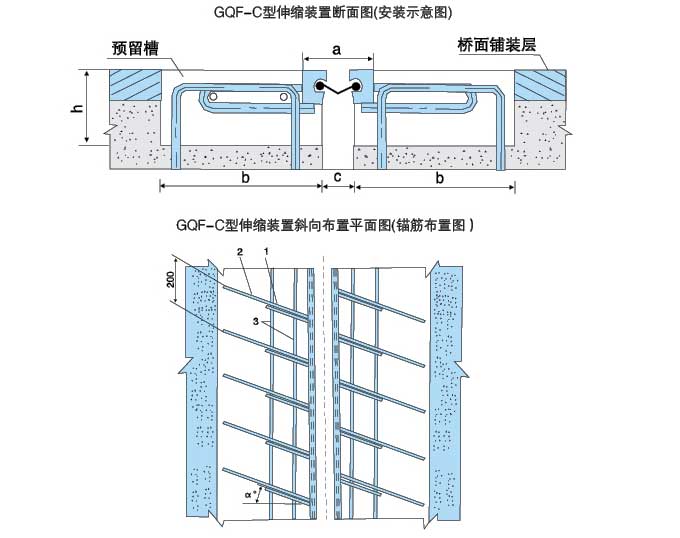

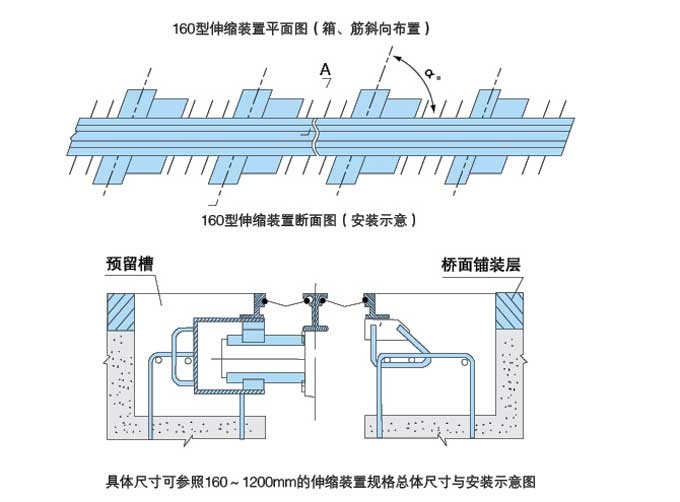

模数式桥梁伸缩装置的斜向布置
为适应河流方向与行车路线不垂直的桥梁需要，可将锚固钢筋和位移控制箱斜向布置，即将伸缩量为0~ 80mm的各种伸缩装置及I60~1200mm的模数式伸缩装置的锚固钢筋及位移控制箱水平倾斜的焊在异型边梁 上，其锚固钢筋与边梁的交角随桥梁的倾斜方向与倾斜程度而改变。
图中：h、b分别为预留槽深度与宽度，a为锚固筋与边梁之间的角度，用户可根据桥梁实际预留槽尺寸 选择GQF~C、GQF-F. GQF-E. GQF—Z. GQF~L中所列任一种，如用户有特殊要求，可向我公司提 供具体图纸，我公司将为您另行设计。
人行道、防撞墙及伸缩装置端部防水处理

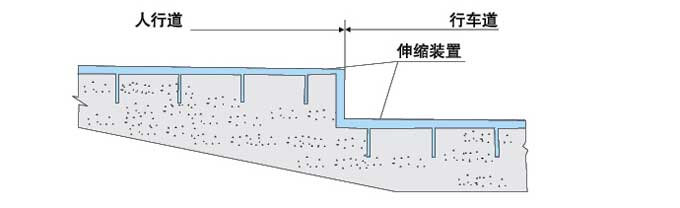

为适应人行道与行车道的过度，本公司在制作伸缩装置时，可根据用户提供的图纸制作与路面相适应的伸缩 装置。如下图所示：

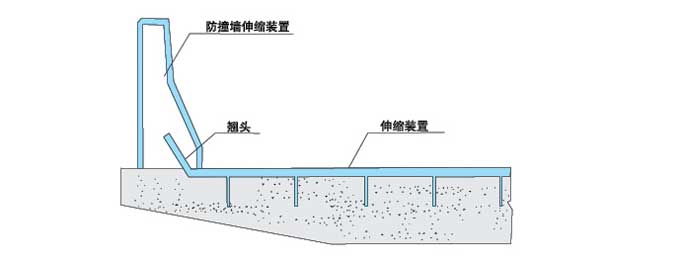

为了防止橡胶密封袋内的积水流向墩台，可在伸缩装置两端设置翘头，伸缩装置的翘头可根据不同的路面设计不同的样式（翘起来长度及角度），翘头一般置于防撞墙内部。如下图所示：
